A系列短节距直板精密滚子链
A系列短节距直板精密滚子链
A系列短节距直板精密滚子链
A系列短节距直板精密滚子链

A系列短节距直板精密滚子链

输送用滚子链的基链尺寸符合ISO、ASME/ANSI、DIN、JIS等标准的规定，主要有A系列直边链板滚子链、B系列直边链板滚了链、短节距带附件输送链、双节距输送链、双节距带附件输送链等。 A系列短节距直板精密滚子链的节距较小，滚子数量相对较多，具有经过精心设计的链板，每个链节的节距都被准确控制，因此在传动中具有更好的传动精度。它广泛应用于需要高精度传动的领域，如机床、精密仪器、电子设备等，能够满足对传动精度和精密定位的要求。符合ISO、ASME/ANSI、DIN、JIS等国际标准，还可以根据客户的特定要求进行定制，以适应各种应用场合的需求。

联系我们 立即询价
产品详情 公司简介 留言反馈

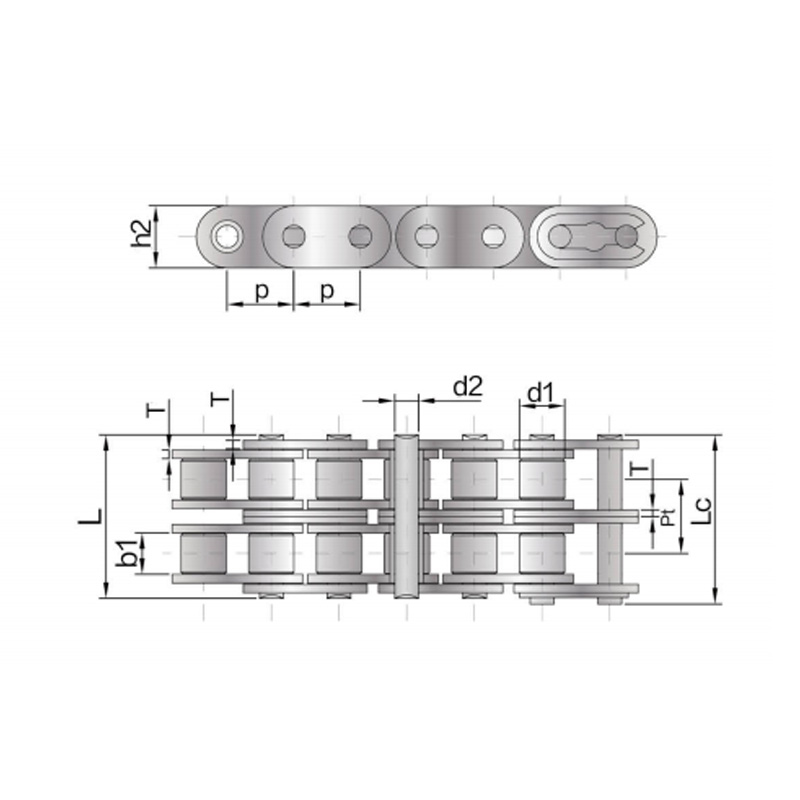

富龙链号 节距 滚子直径 内节内宽 销轴直径 销轴长度 内链板高度 链板厚度 排距 极限拉伸 载荷 每米重量
P d1 b1 d2 L Lc h2 T Pt Q q
max min max max max max max min
mm mm mm mm mm mm mm mm mm KN Kg/m
*SSC06C-1 *SSC35-1 9.525 5.08 4.77 3.58 13.3 13.5 9 1.3 - 5.53 0.41
SSC08A-1 SSC40-1 12.7 7.95 7.85 3.96 16.6 18.05 12 1.5 - 9.87 0.73
SSC10A-1 SSC50-1 15.875 10.16 9.4 5.08 20.7 21.25 15.09 2.03 - 15.54 1.23
SSC12A-1 SSC60-1 19.05 11.91 12.57 5.94 25.9 27.5 18/18.2 2.42 - 22.26 1.81/1.83
SSC16A-1 SSC80-1 25.4 15.88 15.75  7.92  32.7 33.7 24 3.25 - 39.69 3.09
SSC20A-1 SSC100-1 31.75 19.05 18.9 9.53 40.4 44.7 30 4 - 61.95 4.56
SSC24A-1 SSC120-1 38.1 22.23  25.22 11.1 50.3 54.3 35.7 4.8 - 72.5 6.86
SSC28A-1 SSC140-1 44.45 25.4 25.22 12.7 54.4 59 41 5.6 - 94 8.49
SSC32A-1 SSC160-1 50.8 28.58 31.55 14.27 64.8 69.6 47.8 6.4 - 118.68 11.50


富龙链号 节距 滚子直径 内节内宽 销轴直径 销轴长度 内链板高度 链板厚度 排距 极限拉伸 载荷 每米重量
P d1 b1 d2 L Lc h2 T Pt Q q
max min max max max max max min
mm mm mm mm mm mm mm mm mm KN Kg/m
SSC08A-2 SSC40-2 12.7 7.95 7.85 3.96 31 32.2 12 1.5 14.38 19.74 1.43
SSC10A-2 SSC50-2 15.875 10.16 9.4 5.08 38.9 40.5 15.09 2.03 18.11 31.08 2.42
SSC12A-2 SSC60-2 19.05 11.91 12.57 5.94 48.8 50.1 18/18.2 2.42 22.78 44.52 3.58/3.62
SSC16A-2 SSC80-2 25.4 15.88 15.75 7.92 62.7 63.3 24 3.25 29.29 79.38 6.12
SSC20A-2 SSC100-2 31.75 19.05 18.90  9.53  76.4 80.5 30 4 35.76 123.9 9.08
SSC24A-2 SSC120-2 38.1 22.23 25.22 11.1 95.8 99.7 35.7 4.8 45.44 145 13.6
SSC28A-2 SSC140-2 44.45 25.40  25.22 12.7 103.3 107.9 41 5.6 48.87 188 16.86
SSC32A-2 SSC160-2 50.8 28.58 31.55 14.27 123.3 128.1 47.8 6.4 58.55 237.36 22.9


富龙链号 节距 滚子直径 内节内宽 销轴直径 销轴长度 内链板高度 链板厚度 排距 极限拉伸 载荷 每米重量
P d1 b1 d2 L Lc h2 T Pt Q q
max min max max max max max min
mm mm mm mm mm mm mm mm mm KN Kg/m
SSC08A-3 SSC40-3 12.7 7.95 7.85 3.96 45.4 47.8 12 1.5 14.38 29.61 2.4
SSC10A-3 SSC50-3 15.88 10.16 9.4 5.08 57 58.6 15.09 2.03 18.11 46.62 3.62
SSC12A-3 SSC60-3 19.05 11.91 12.57 5.94 71.5 73.1 18/18.2 2.42 22.78 66.78 5.36/5.41
SSC16A-3 SSC80-3 25.4 15.88 15.75 7.92 91.7 93.05 24 3.25 29.29 119.07 9.1
SSC20A-3 SSC100-3 31.75 19.05 18.90  9.53  112.2 116.3 30 4 35.76 185.85 13.6
SSC24A-3 SSC120-3 38.1 22.23 25.22 11.1 141.4 145.2 35.7 4.8 45.44 217.5 20.43
SSC28A-3 SSC140-3 44.45 25.40  25.22 12.7 152.2 156.8 41 5.6 48.87 282 25.23
SSC32A-3 SSC160-3 50.8 28.58 31.55 14.27 181.8 186.6 47.8 6.4 58.55 356.04 43.19
